[패킷트레이서] PC 통신 설정하기, 라우팅 테이블 설정

실습: PC0에서 스위치와 라우터를 거쳐서 반대편 PC1랑 통신하기







0. 배치하기



PC랑 스위치, 라우터를 꺼내서 위치를 정해준다



그리고 전선을 연결해줘야 하는데 보통 같은 애들끼리는 실선(Straight) / 다른 애들이랑 연결할 때는 점선(Cross)을 사용



(glc 광케이블)

(nm-2t 빼고 이더넷)

(연결하는 종류가 다르다 라우터)



!인터넷을 몇 번째를 사용해서 연결했는지 적어두기!







아니면 선에 마우스를 대고 있으면 정보가 뜬다









1. 설정하기



- PC





Desktop > IP Configuration 에서

IP, Subnet Mask, Default Gateway 설정







- 라우터



클릭해서 CLI로 들어가기







시작은 no







enable



> : 유저모드

# : privileged mode



사용자에서 관리자 모드로 들어간다







conf t



글로벌 모드 들어감

시스템 전체 영향

--> Router(config)







hostname 이름

이름 변경하기 (바깥에 적히는 이름과 CLI 안의 이름은 다르다)









라우터는 인터페이스라는 애가 ip를 갖음

인터페이스마다 ip를 갖기 떄문에



$config -if ~~

하면 인터페이스 모드

그럼 인터페이스만 영향을 끼침

--> Router(config-if)





interface gi0/0/0
ip add 192.168.10.1 255.255.255.0
no shut

int gi0/0/1
ip add 10.0.0.1 255.255.255.0
no shut



$no shut 로 변경사항 반영하기



전기가 안흘러서

$no shut

으로 켜줘야해

이게 on/off 스위치

$shut

끄기





---



- 라우팅 테이블 설정



pc0이 pc1으로 보내고 싶어서 보내는데 R2가 그 네트워크를 테이블에 안갖고 있기 떄문에 저기 R2에서 버려진다

router eigrp 100



eigrp

라우터가 다른 라우터랑 네트워크 정보 교환하는 기술



자기한테 직접적으로 연결된 네트워크만 알려줄 수 있음



router eigrp 100
network 192.168.10.0
network 192.168.20.0



eigrp 동네이름(바운더리)

100에 있는 애들끼리만 공유하겠다 (100으로 묶어주겠다)



R1은 10.대랑 192.대

R2는 192.대만

R3는 20.대랑 192.대 설정하기



(int == interface, add == address)







2. 설정들 확인





show ip route



로 설정한 라우팅 테이블 확인하기







R1/ R2 / R3

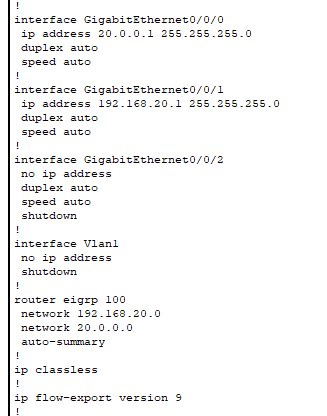

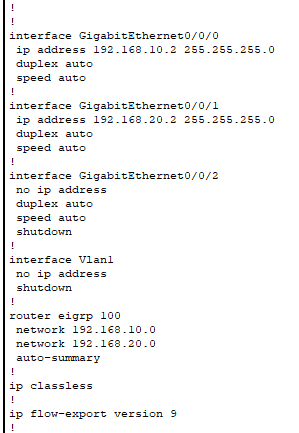

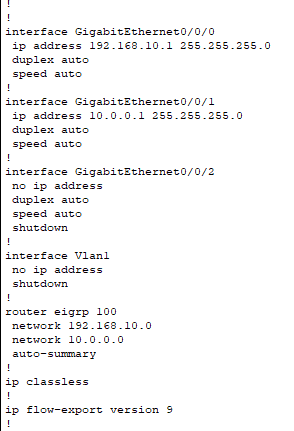

show run



으로 내가 한 설정들 확인











3.  통신확인





PC2에서 PC1으로 ping 응답이 잘 온다
